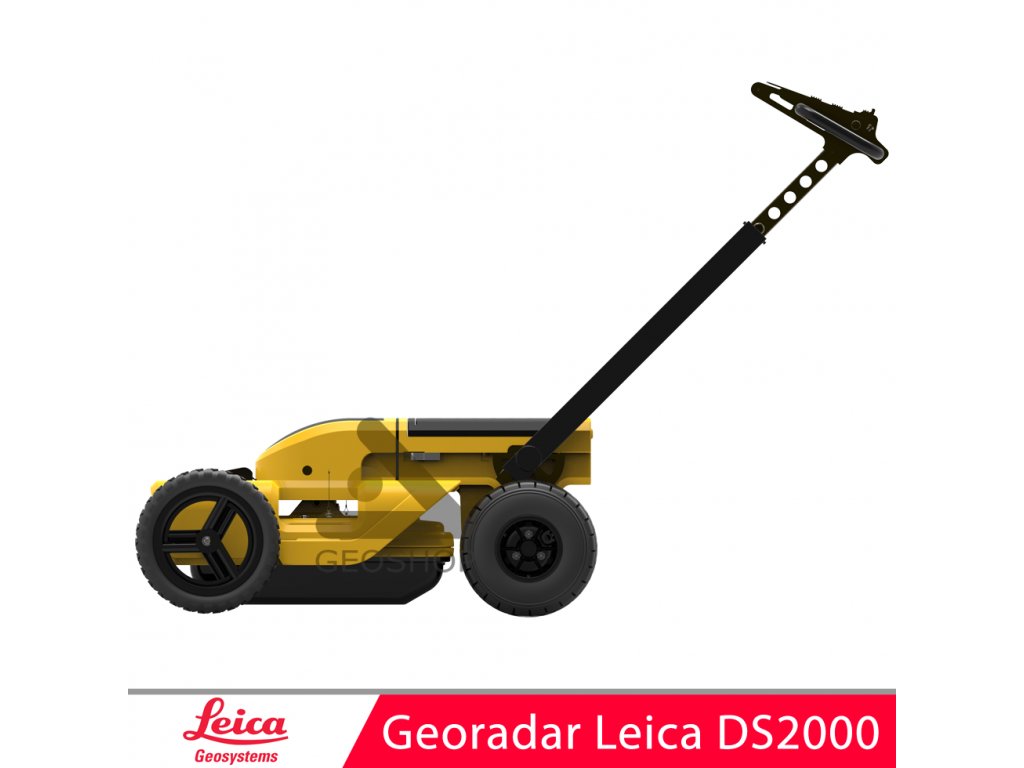

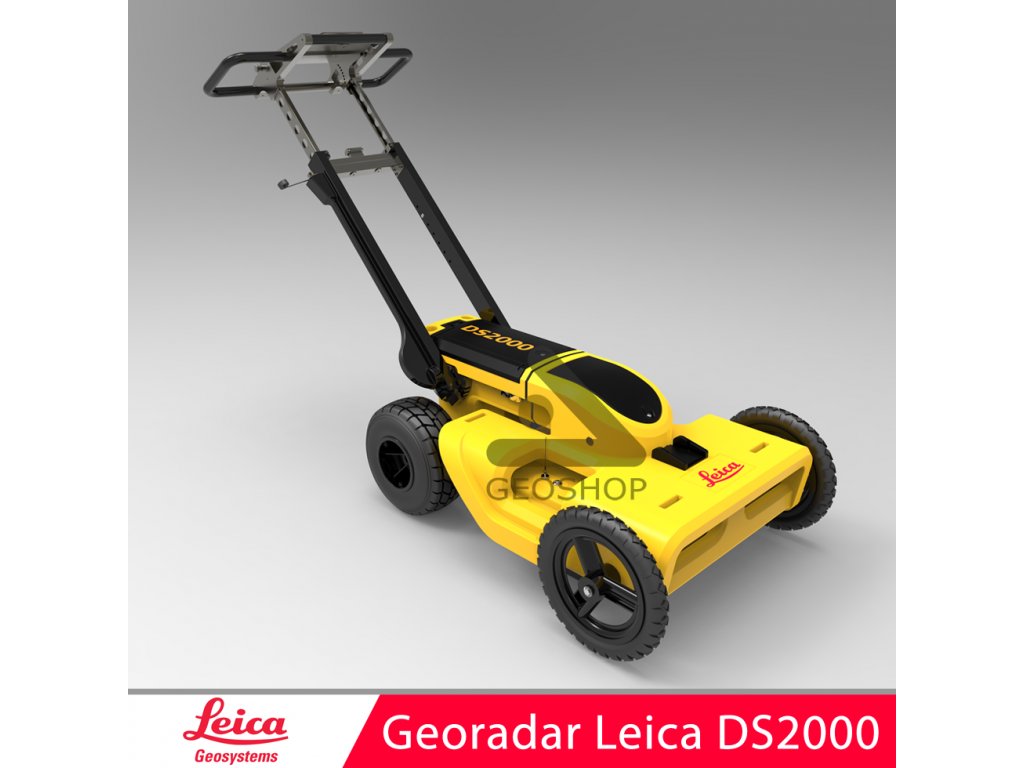

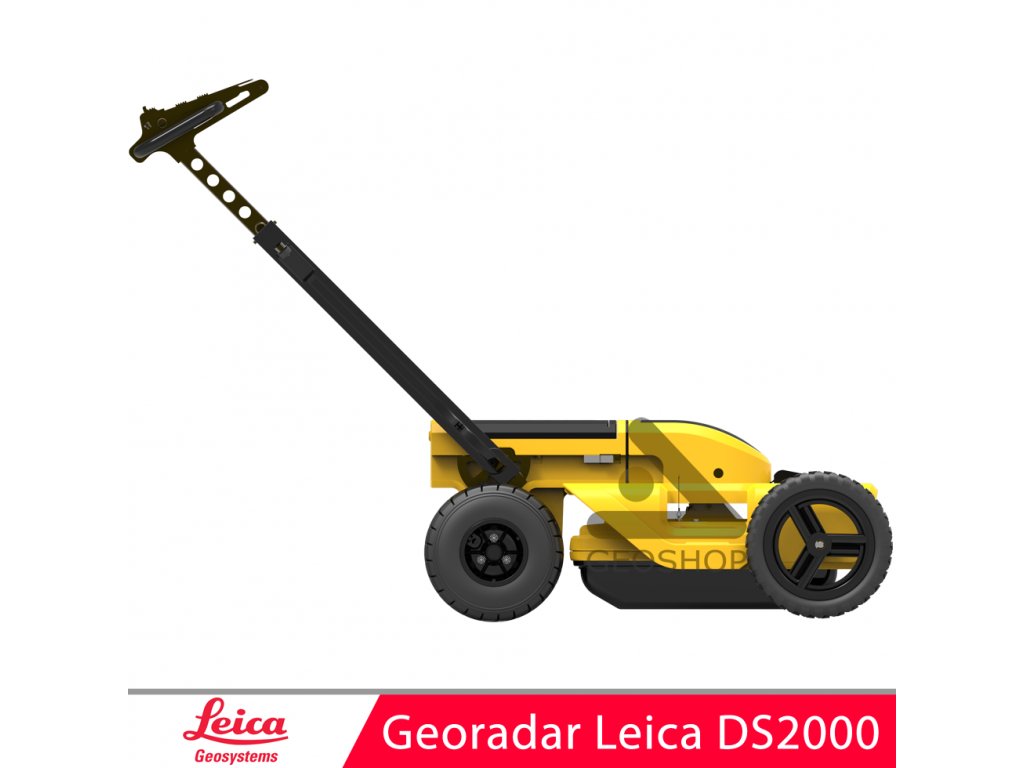

Georadar Leica DS2000 4-kolesová verzia

Podrobný popis

Novinkou pre rok 2016 v oblasti detekcie je georadar Leica DS2000. Využíva metódu GPR , ktorá využíva radarové vlny na zmapovanie priestoru pod povrchom zeme, vďaka čomu je možné vykonávať skenovanie v rôznych prostrediach akými sú napríklad hlina, ľad, skala alebo betón. Na samotnú detekciu slúžia dve prijímacie antény, ktoré zachytávajú odrazený signál. Signál môžu odraziť najrôznejšie objekty, ako napr. betónová či železná platňa, potrubie, optické káble, poprípade komplikovanejšie štruktúry ako kosti alebo doposiaľ neodhalené podzemné priestory. V podstate sa jedná o akýkoľvek objekt, ktorý sa svojou štruktúrou odlišuje od priľahlého okolia. Pre objekty do 2,5 m je primárne určená 250 MHz anténa a pre objekty od 2 - 5 metrov je určená 700 MHz anténa. Okrem objektov je možné detekovať aj štrukturálne zmeny materiálu akými sú napríklad trhlina alebo kanálová šachta.

Pri priemernej rýchlosti 5km/hod. dokážete veľmi rýchlo zmapovať aj väčšiu plochu a môžete si byť istý, že ste neprišli o žiaden detail, nakoľko kadencia snímania je pri základnom nastavení pre každý kanál 512 vzoriek na snímku.

Leica DS 2000 je tzv. Ground Penetrating Radar (GPR), teda zariadenie, ktoré využíva radarové vlny na zmapovanie priestoru pod povrchom zeme. Táto neinvazívna metóda dokáže na základe odrazu radarom vysielaných vĺn detekovať presnú polohu akýchkoľvek objektov nachádzajúcich sa pod zemou ako sú potrubia, plynovody, optické káble, ale aj komplikovanejšie štruktúry ako kosti, rôzne doteraz neodhalené podzemné priestory, pozostatky stavieb či dokonca jaskyne.

GPR systém Leica DS2000 je prístroj vyvíjaný spoločnosťou IDS, ktorú Leica prednedávnom kúpila, vďaka čomu dnes vieme ponúknuť najprepracovanejší GPR systém na trhu. DS2000 využíva dva radary s frekvenciami 250 MHz a 700 MHz, vďaka čomu získate dve radarové snímky - jeden preniká do väčšej hĺbky no neposkytuje tak jemné detaily detekcie, druhý má síce menší hĺbkový rozsah, ale veľmi detailne zobrazuje podzemné objekty.

DS2000 je dostupný ako dvojkolesová a štvorkolesová verzia. GPR Leica sa dodáva ako kompaktný set, ktorý stačí rozložiť, nastaviť výšku ovládacieho madla a stroj je pripravený na prácu. Leica dodáva ako ovládacie rozhranie k DS2000 odolný tablet Panasonic Toughpad, no bez problémov je možné používať iný typ tabletu resp. notebooku, podmienkou je len aby bol vybavený ethernet portom a OS Windows. Ďalším voliteľným príslušenstvom je GNSS anténa.

Samotná detekcia prebieha tak, že cez ovládací softvér Overture si nastavíte dĺžku a šírku oblasti a potom už len prechádzate s radarom v paralelných líniách, pričom na displeji vidíte ich hranice. V prípade, že máte verziu s GNSS anténou, tak stačí jednoducho zapnúť radar a o záznam polohy resp. tracking sa postará GPS anténa. Pri detekovaní je potrebné, aby bol radar, teda spodná časť DS2000 v priamom kontakte s povrchom, teda radar sa šúcha po zemi, asfalte, betóne atď.

Výstupom z detekcie sú dáta vo formátoch DAT, SHP a DXF, ktoré je následne možné spracovávať v CAD softvéri.
