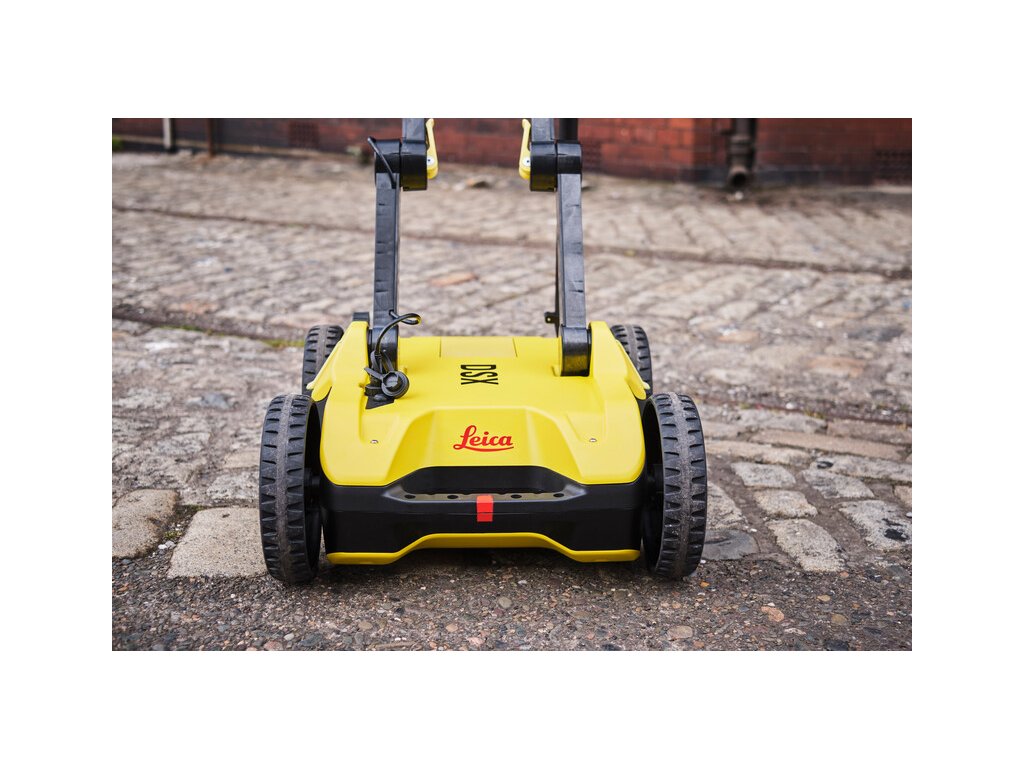

Georadar Leica DSX

Podrobný popis

Najkompaktnejšie georadarové riešenie na trhu v oblasti detekcie podzemných vedení IS je georadar Leica DSX. Používa metódu GPR , ktorá využíva radarové vlny na zmapovanie priestoru pod povrchom zeme, vďaka čomu je možné vykonávať skenovanie v rôznych prostrediach akými sú napríklad hlina, ľad, skala alebo betón. Na samotnú detekciu slúži prijímacia anténa, ktorá zachytáva odrazený signál. Signál môžu odraziť najrôznejšie objekty, ako napr. betónová či železná platňa, potrubie, optické káble, poprípade komplikovanejšie štruktúry ako kosti alebo doposiaľ neodhalené podzemné priestory. V podstate sa jedná o akýkoľvek objekt, ktorý sa svojou štruktúrou odlišuje od priľahlého okolia. Objekty dokáže Leica DSX lokalizovať v hĺbkach až do 2 m. Okrem objektov je možné detekovať aj štrukturálne zmeny materiálu akými sú napríklad trhlina alebo kanálová šachta.

Pri priemernej rýchlosti 7 km/hod dokážete veľmi rýchlo zmapovať aj väčšiu plochu a môžete si byť istý, že ste neprišli o žiaden detail, nakoľko kadencia snímania je pri základnom nastavení pre každý kanál 512 vzoriek na snímku.

Leica DSX je tzv. Ground Penetrating Radar (GPR), teda zariadenie, ktoré využíva radarové vlny na zmapovanie priestoru pod povrchom zeme. Táto neinvazívna metóda dokáže na základe odrazu radarom vysielaných vĺn detekovať presnú polohu akýchkoľvek objektov nachádzajúcich sa pod zemou ako sú potrubia, plynovody, optické káble, ale aj komplikovanejšie štruktúry ako kosti, rôzne doteraz neodhalené podzemné priestory, pozostatky stavieb či dokonca jaskyne.

GPR systém Leica DSX je prístroj vyvíjaný spoločnosťou IDS, ktorú Leica prednedávnom kúpila, vďaka čomu dnes vieme ponúknuť najprepracovanejší GPR systém na trhu, navyše v kompaktnom prevedení s intuitívnym softvérom, vďaka ktorému dokážete priamo v teréne vizualizovať a mapovať polohu IS v 3D.

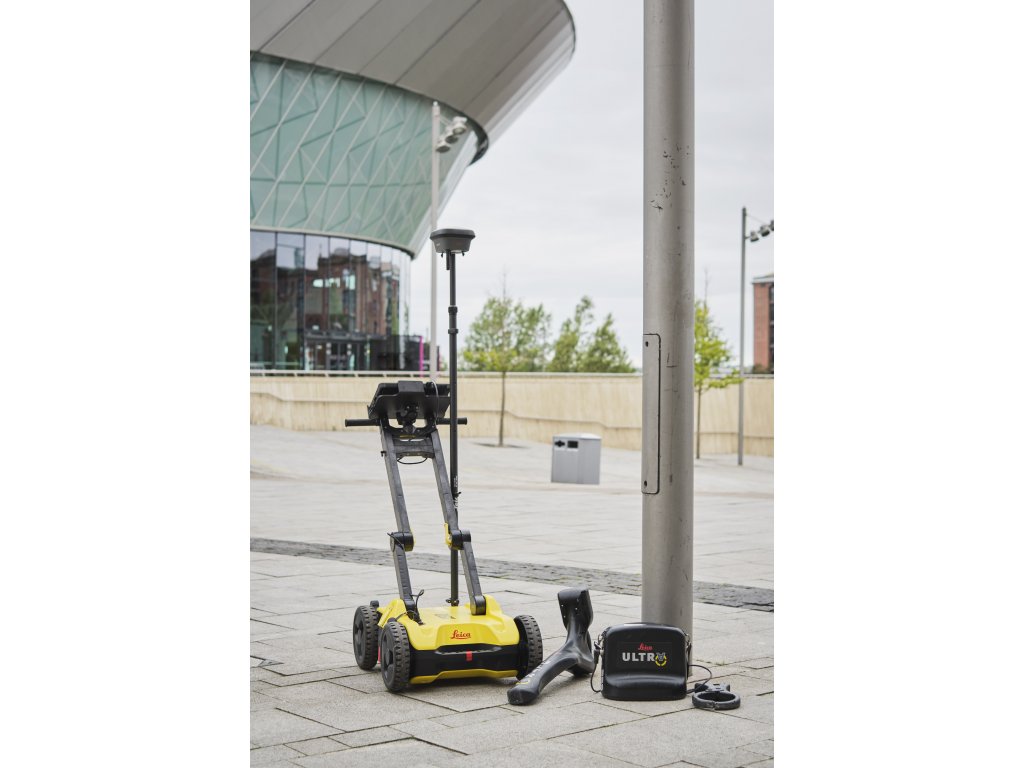

Leica dodáva ako ovládacie rozhranie k DSX odolný tablet Panasonic CT1000, no bez problémov je možné používať iný typ tabletu resp. notebooku, podmienkou je len aby bol vybavený ethernet portom a OS Windows 10. Ďalším voliteľným príslušenstvom je GNSS anténa.

Samotná detekcia prebieha tak, že cez intuitívny ovládací softvér si nastavíte dĺžku a šírku oblasti a potom už len prechádzate s radarom v paralelných líniách, pričom na displeji vidíte ich hranice. V prípade, že máte verziu s GNSS anténou, tak stačí jednoducho zapnúť radar a o záznam polohy resp. tracking sa postará GPS anténa. Pri detekovaní nie je potrebné, aby bol radar, teda spodná časť DSX v priamom kontakte s povrchom, teda radar sa nemusí šúchať po zemi, asfalte, betóne atď.

Výstupom z detekcie sú dáta vo formátoch PDF, JPG, DWG a DXF, ktoré je následne možné spracovávať v softvéri pre spracovanie údajov DXplore alebo v akomkoľvek CAD softvéri.
